Ohessa on dokumentti, jossa lyhyesti kuvataan sketsauksen tärkeimmät periaatteet OnShape-ohjelmaa esimerkkinä käyttäen.

Lataa ilmainen kopio alta.





Sketsaus Pdf
PDF – 556,4 KB 22 latausta

Sketsausharjoituksia

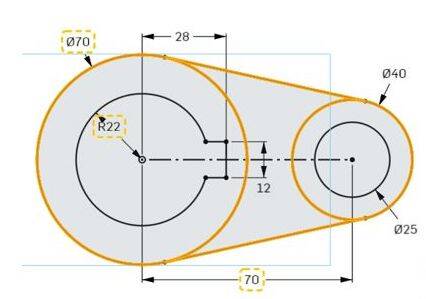

Tee oheinen sketsi. Keltaisella merkittyjen alkioiden yhteenlasketun pituuden pitäisi olla noin 482 mm.

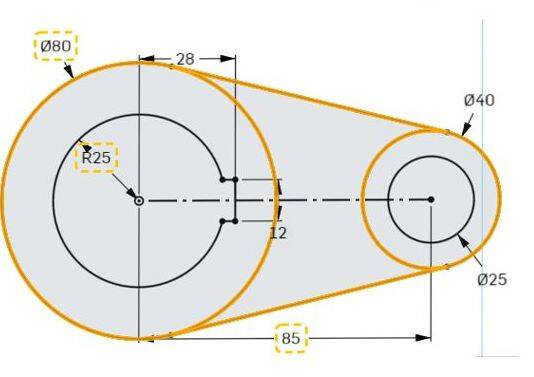

Muuta edellisen sketsin mittoja oheisen kuvan mukaisiksi. Sketsin muodon pitäisi pysyä ennallaan ja keltaisten alkioiden yhteenlasketun pituuden pitäisi olla nyt noin 542 mm.









Tee oheinen sketsi. Keltaisella merkittyjen alkioiden yhteenlasketun pituuden pitäisi olla noin 381 mm.

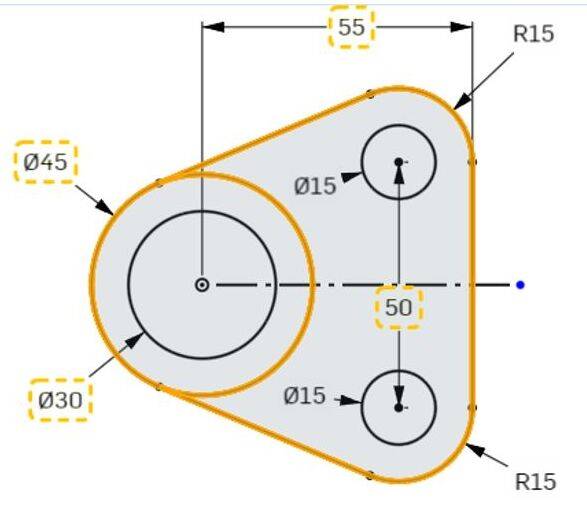

Muuta edellisen sketsin mittoja oheisen kuvan mukaisiksi. Sketsin muodon pitäisi pysyä ennallaan ja keltaisten alkioiden yhteenlasketun pituuden pitäisi olla nyt noin 344 mm.

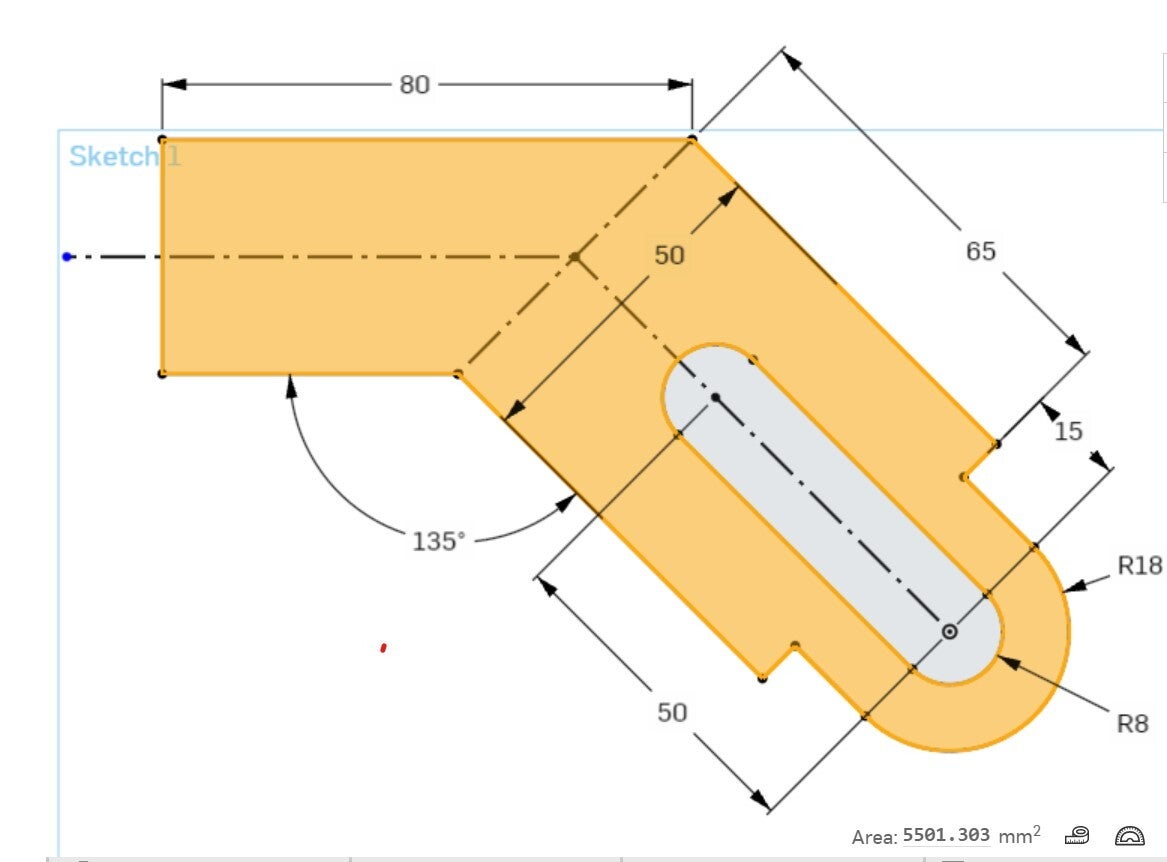

Tee oheinen sketsi.

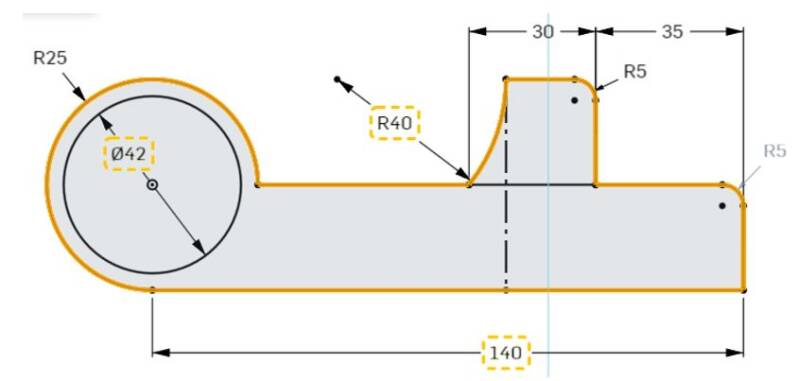

Tee oheinen sketsi.
