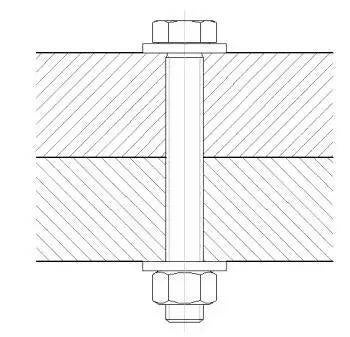

Kaksi levyä on kiinnitetty M20-ruuvilla kuvan mukaisesti. Ruuvia on kiristetty niin, että siinä vaikuttaa 50 kN:n voima. Kuinka suuri jännitys ruuvissa on? Mikä on varmuus myötöön nähden, jos ruuvin lujuusluokka on 8.8?

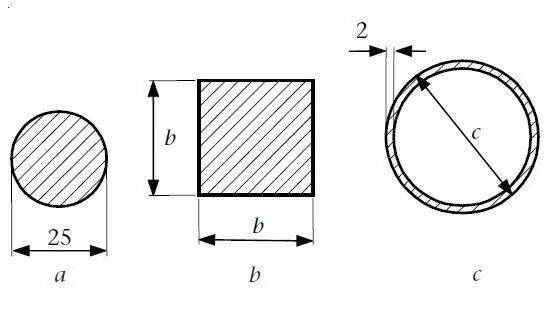

Kuvassa on esitetty kolme sauvan poikkipintaa. Jos sauvaan a vaikuttaa 5 kN vetovoima, kuinka suuri jännitys siihen syntyy? Mitkä pitäisi mittojen b ja c olla, jotta kahdessa muussa poikkipinnassa jännitykset olisivat yhtä suuret kuin poikkipinnassa a?

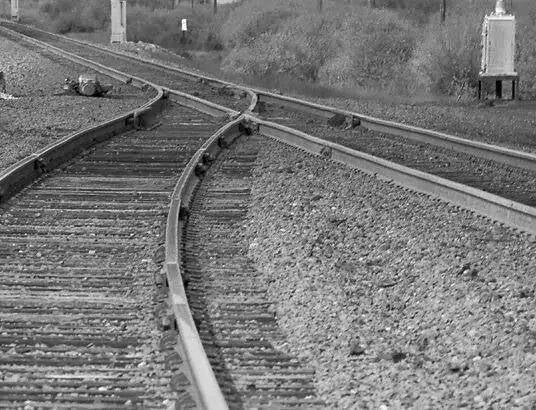

Rautatiekiskot välillä Kuopio-Pöljä (38 km) on asennettu kesällä 20 asteen lämpötilassa.
Kuinka suuri jännitys ja vetovoima kiskoihin kohdistuu talvella pakkasen ollessa -30 astetta, jos muodonmuutos on kokonaan estetty? Kiskomateriaali painaa 60 kg/m.

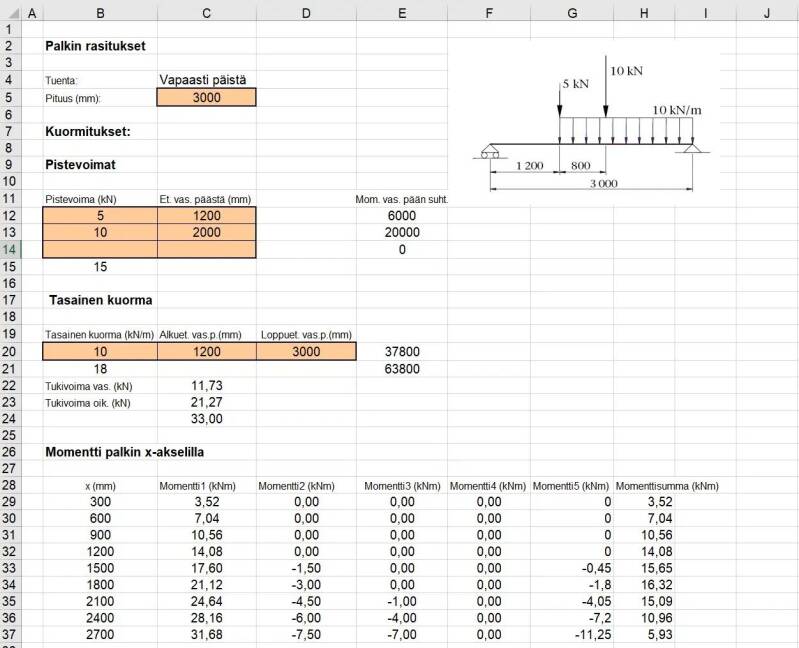

Yllä oleviin tehtäviin löytyvät Excel-ratkaisut tiedostosta, jonka voit ladata alta.
Analysis3D
Analysis3D on todella monipuolinen ja ilmainen FEA-ohjelmisto, jolla voi ratkoa kattavasti teräsrakenteiden lujuuslaskennan tapauksia.
Ohjelman voi ladata tästä.
Alla on kaksi valmiiksi ohjelmalla mallinnettua esimerkkiä, joiden Analysis3D-tiedostot voit ladata zip-tiedostona.

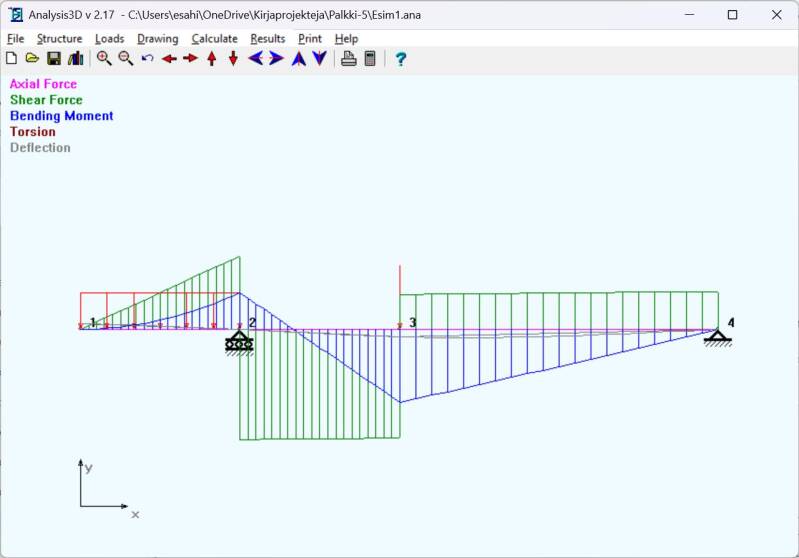

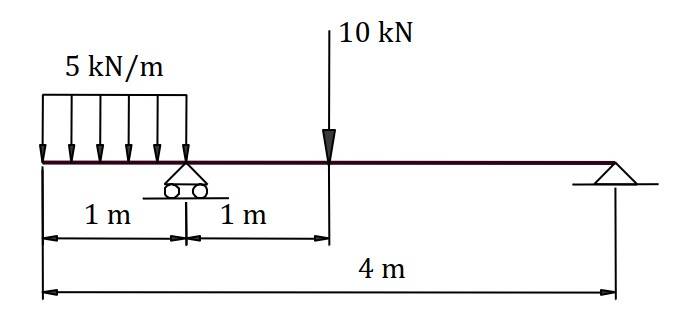

Kaksitukinen palkki.

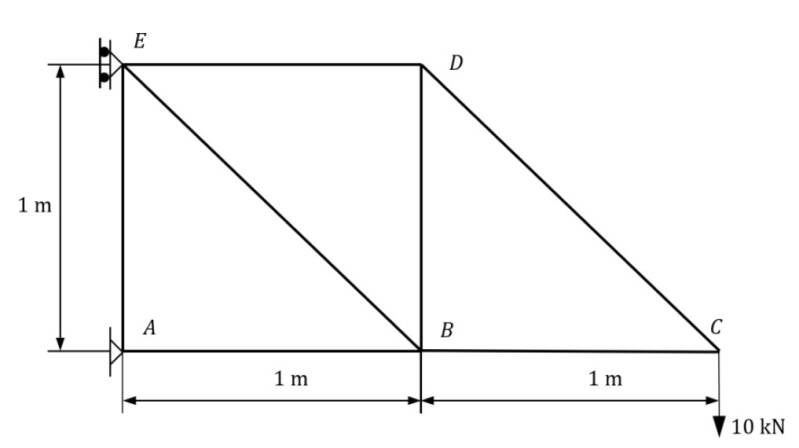

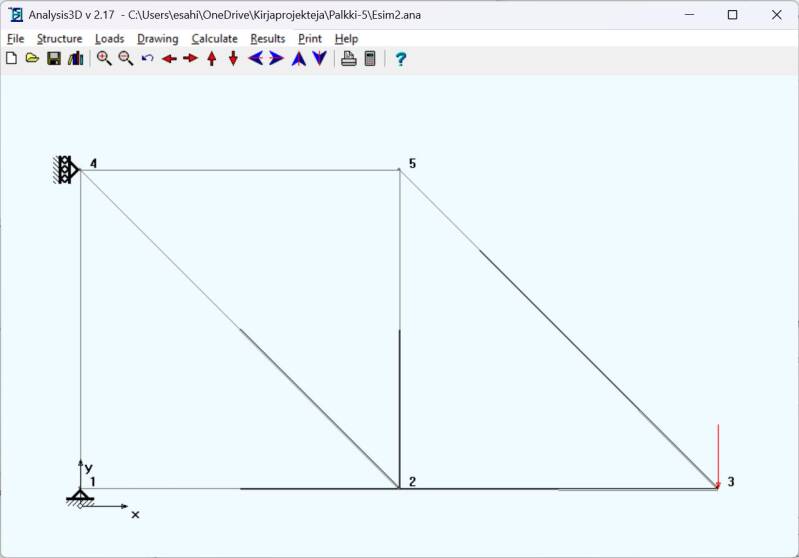

Ristikko.
